污水池耐酸堿陶瓷涂料

污水池耐酸堿陶瓷涂料制備方法按上述質量比的原料配制成酸性介質氣氛工業爐內襯的污水池耐酸堿陶瓷涂料。

原料配伍  本品各組分質量份配比范圍為:工業陶瓷廢料55~65，焦寶石粉5~15，微硅粉3~6，硅酸鹽水泥20~30，FDN高效減水劑0.1~0.8，糊精1~1.5。

所述的工業陶瓷廢料破碎為0.088~5mm的顆粒狀料。

所述的工業陶瓷廢料是指高溫電磁瓶陶瓷廢料，或民用餐具陶瓷廢料，或潔具陶瓷廢料，或花瓶陶瓷廢料，或以上陶瓷廢料之中的兩種以上的混合陶瓷廢料。

所述工業陶瓷廢料的化學組成中: Al2O2≤30%， SiO2≥60%。所述的焦寶石的粒度≤180目。

所述的微硅粉為SiO2≥92%， 中粒徑為0.3μm，粒度≤lyμm粉粒。

所述的硅酸鹽水泥為525號普硅水泥。

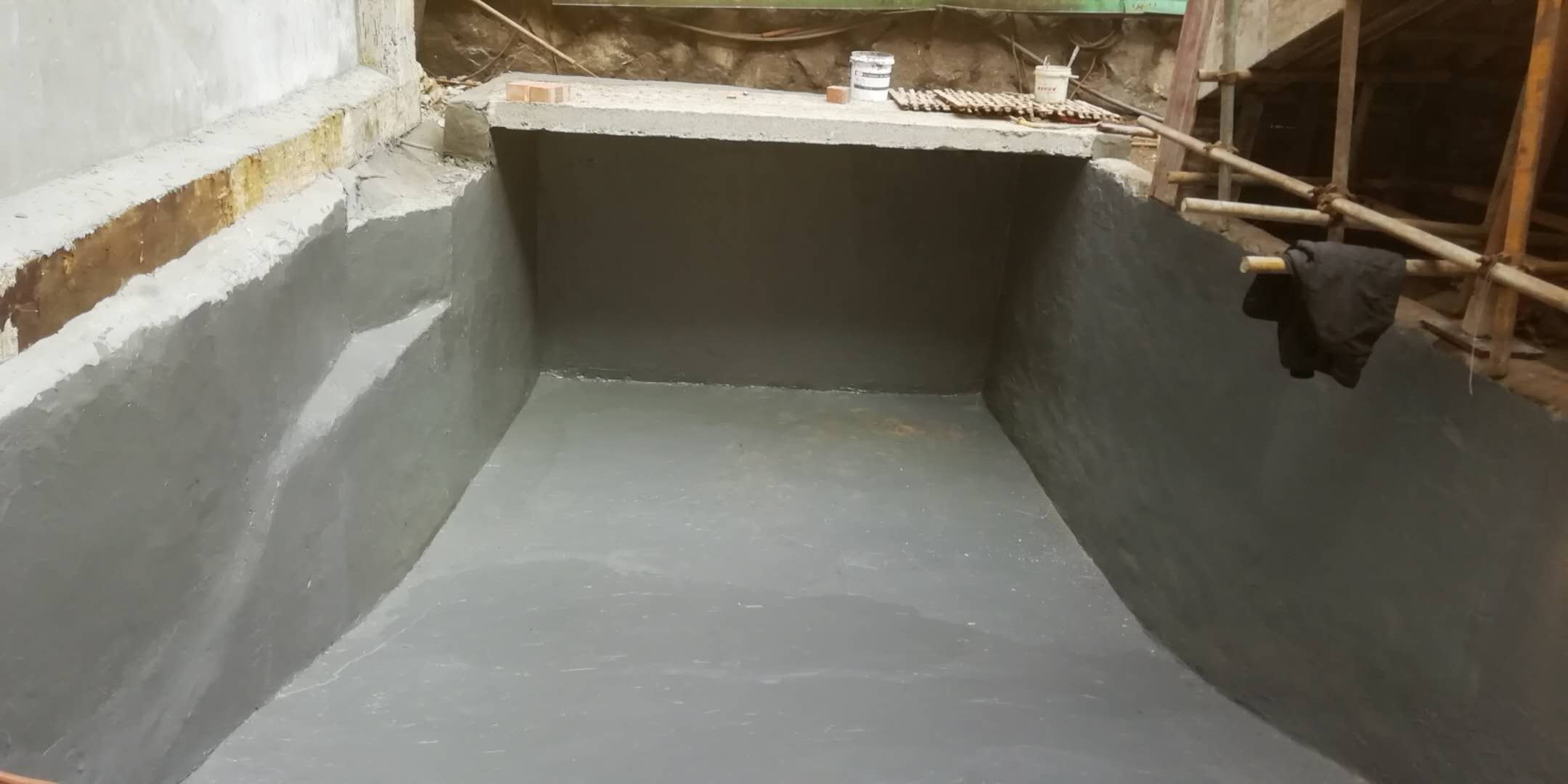

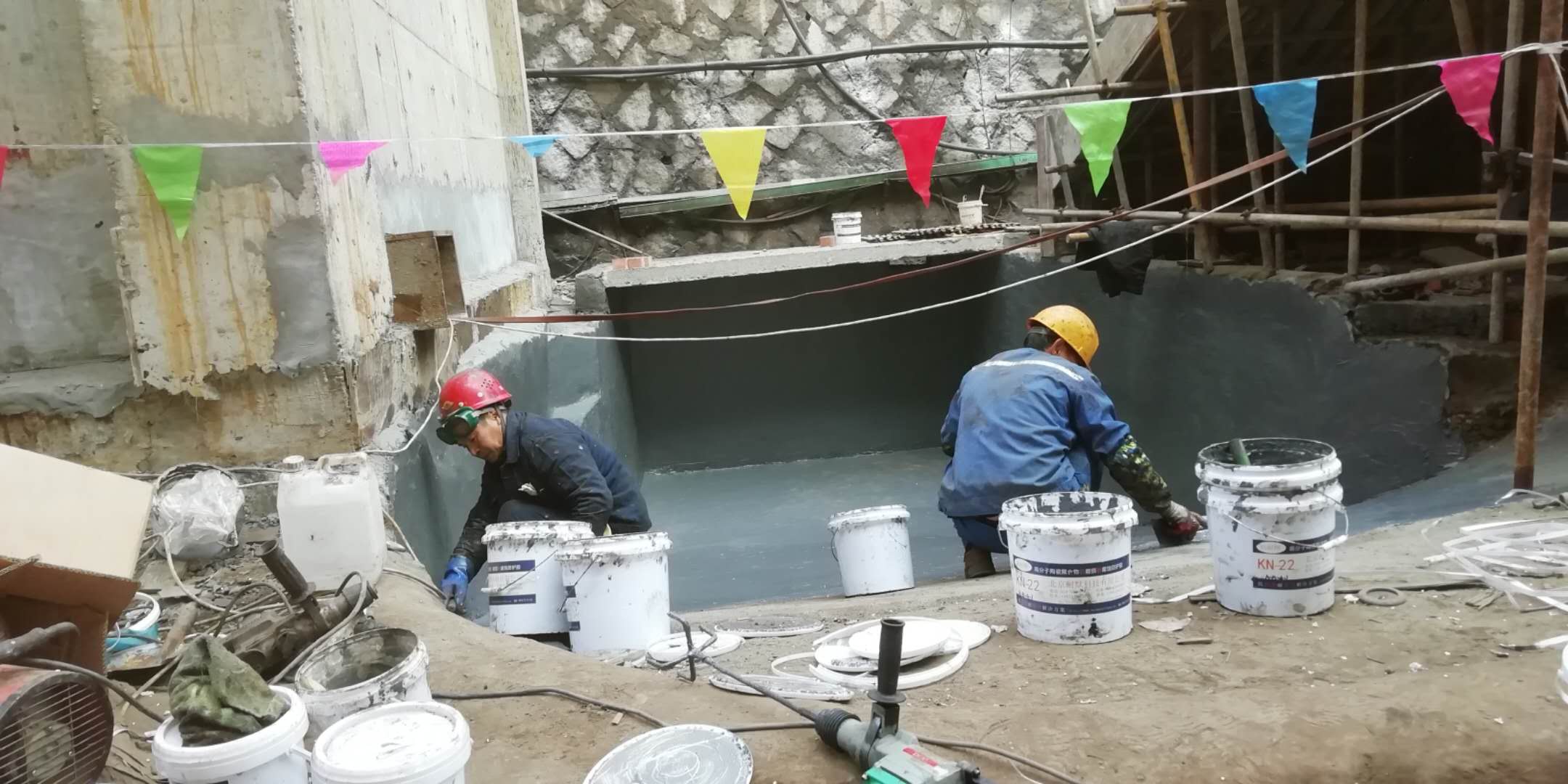

污水池耐酸堿陶瓷涂料應用本品主要應用于酸性介質氣氛工業爐設備內襯的耐酸.性能好、強度高、體積穩定、耐沖刷的噴涂料。

產品特性本品的污水池耐酸堿陶瓷涂料中的主要成分均由硅含量較高的原料組成，本身具有耐酸腐蝕的優異性能，因此有效地克服了傳統內襯材料在長期酸性介質作用下剝落和酸蝕嚴重的缺陷。本品的污水池耐酸堿陶瓷涂料結構致密，體積穩定，強度高，耐沖刷，施工方法簡單，機械化程度較高。由于采用了陶瓷廢料做本品污水池耐酸堿陶瓷涂料的骨料，使本品的噴涂料不僅性能優良，而且成本低廉，適合大面積推廣使用。
