高分子互穿網絡聚合物酸堿防腐涂料

高分子互穿網絡聚合物酸堿防腐涂料是接枝型互穿網絡聚合物，在常溫下引發聚合物，兩網絡能互相取長補短，產生協同效應。可在－20℃～120℃范圍內長期使用，防腐性能十分優異，是一種高強度、高韌性能等非常優良的酸堿防腐涂料。

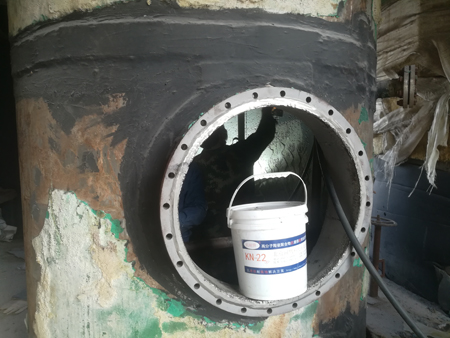

設計用途：適用于石油化工、冶金、電力、煤氣柜等行業的各種設施、設備內外壁的鋼結構及混凝土表面作長效重防腐蝕裝飾涂料，也可作無毒飲水艙防護涂料。

產品組分

由脂肪族聚氨酯預聚物與聚取代乙烯、顏料、助劑等組成。

主要性能

高分子互穿網絡聚合物酸堿防腐涂料屬接枝型互穿網絡聚合物，在常溫下引發聚合，兩網絡能互相取長補短，產生協同效應，涂膜無毒，高固含、低粘度，并可帶銹涂裝。可在－20℃～120℃范圍內長期使用，長期在戶外曝曬不易粉化，防腐性能十分優異，是一種高強度、高韌性等非常優良的新穎防腐裝飾涂料。

設計用途

高分子互穿網絡聚合物酸堿防腐涂料適用于石油化工、冶金、電力、煤氣柜等行業的各種設施、設備內外壁的鋼結構及混凝土表面作長效重防腐蝕裝飾涂料，也可作為無毒飲水艙防護涂料。

基本參數

顏色：底漆 鐵紅色 面漆 各色

光澤：底漆：啞光 面漆 有光

比重：約1.14Kg/L

膜厚及理論涂布率：約150g/㎡

干膜厚度：約40-50μm

重量固體份（%）：≥50

干燥時間：23±2℃：表干3h、實干24h、完全固化7d

閃點：A組份（漆料）30℃、B組份（固化劑）22℃

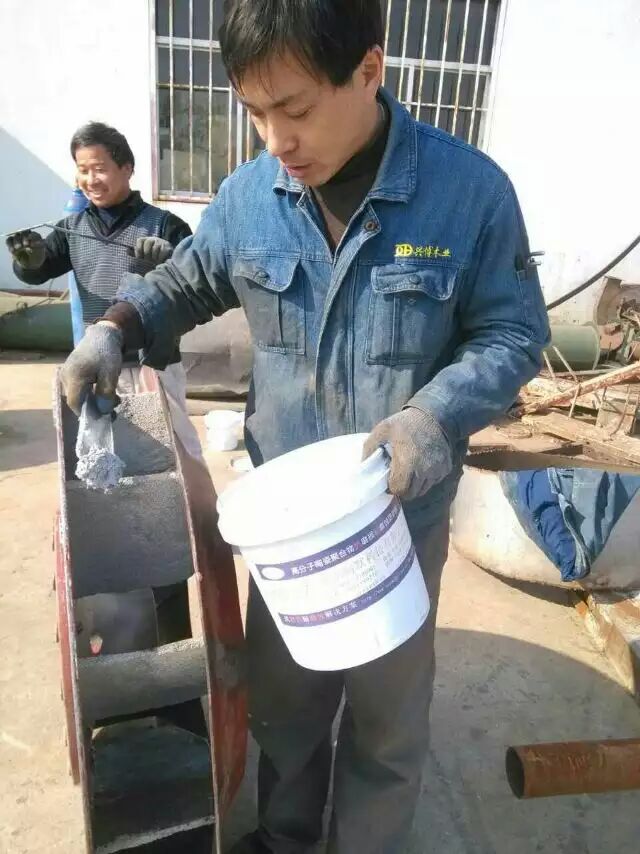

涂裝指南

涂裝說明：配比（重量）：A:B=4:1 具體按出廠時的指定要求

熟化時間：23±2℃ 20min，適用期：23±2℃ 4h；配備X-10聚氨酯涂料稀釋劑（添加量詳見施工說明）

涂裝方式：1、無氣噴涂，推薦噴嘴直徑：1.7-2.3mm，噴出壓力：0.25-0.65MPa

2、無氣噴涂，推薦噴嘴直徑：0.4-0.5mm，噴出壓力：16MPa

3、刷涂或輥涂

涂裝間隔：23±2℃ 6h以上

工具清洗：樹脂稀釋劑清洗后，溶劑回收。

表面處理：所有待涂表面均應清潔、干燥、無污染，要求達到噴砂除銹Sa2.5級或手工除銹St3級。

建議要求：建議涂裝道數及干膜厚度：無氣噴涂底漆及面漆各2道 160-200μm

施工環境

環境溫度：-5～35℃ ；相對濕度：≤ 80%；基材表面應當高于空氣露點溫度至少3℃以上；大風、大雨、下雪或有霧情況下不宜施工。

包裝儲存

包裝規格：KN22高分子互穿網絡聚合物酸堿防腐涂料：A組份16KG，B組份4KG

產品儲存：23±2℃ 12個月。過期應檢查后使用，儲存在通風陰涼干燥處，防日曬、防雨淋、遠離火種。

注意事項

使用前注意包裝容器上的安全警告標識，查閱本公司材料安全數據手冊，產品的運輸，貯存，裝卸，使用安全措施應切實可靠。本產品應由專業涂裝作業人員根據施工說明正確使用。施工應遵循有關的國家衛生、安全和環保法規。
