高溫煙氣防腐涂料

高溫煙氣防腐涂料制備方法將硅酸鉀溶液倒人反應器,開始攪拌，轉速1500/min,形成旋渦。同時，保持溶液溫度為35C，將氫氧化鋰溶液緩慢加入反應器，轉速可以適當增加，但不能使溶液溢出。提高溫度至70°C，并保持溫度，提高轉速，保持旋渦，使反應充分進行大約1h。加入CH3 Si(OCHx)3，為使其完全水解，必須盡可能緩慢地加人，止般持續30min。然后緩慢滴加水，調整轉速，保持旋渦。保持溫度，持續1.5h,轉速可稍增加，得到無色、透明溶液為止。加入硅灰石，充分攪拌30min,'轉速適當放慢。將得到的溶液倒出，罐裝,A組分即制備完成。

反應器底部可能有少許沉淀，其數量多少與所加原料的雜質和不溶物的含量有關。

原料配伍本涂料高溫煙氣防腐涂料為雙組分水基耐高 溫涂料，該高溫煙氣防腐涂料包括A組分和B組分。

A組分中各組分質量份配比范圍為:硅酸鉀溶液700~850、氫氧化鋰2~20、CHsSi(OCHs)s2~50、 水10~100、硅灰石50~150。

B組分為Al2O3粉，粒度為0. 3~2.0μm。

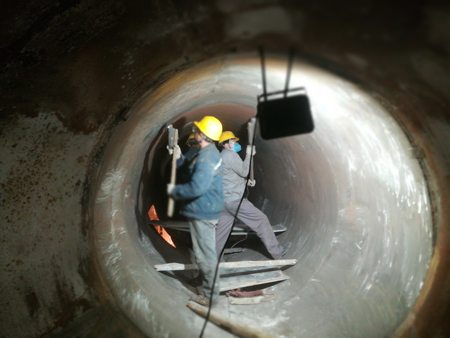

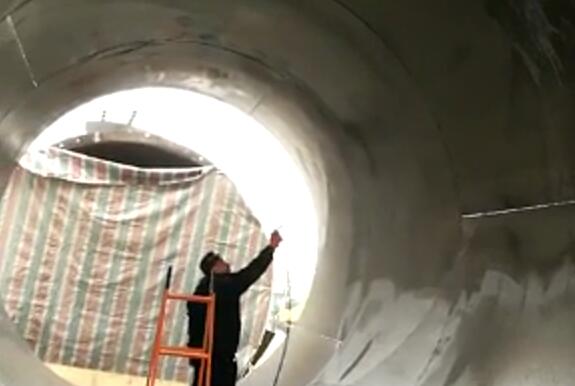

高溫煙氣防腐涂料用于有高溫防腐要求的基層的涂刷。使用時按A組分與B組分的質量比為(1: 1)~(4:1)進行混配。

高溫煙氣防腐涂料耐高溫且防腐性能優秀， 施工方便，無污染，穩定且易于保存。
