• <option id="uwy4u"><option id="uwy4u"></option></option>
  • <table id="uwy4u"><kbd id="uwy4u"></kbd></table>
  • 你的位置:首頁 > 新聞動態 > 防腐案例

    KNM22耐酸堿涂料雙組份混合要點

    2021-10-8 21:13:34      點擊:
    最佳操作溫度: 23°C    適宜操作溫度: 8~35°C
    1)按照組份A: 組份B =4kg : 1kg的配比準備好材料;
    2)先將組份A樹脂在包裝桶內搖勻(防止有沉淀物),再倒入攪拌桶中;

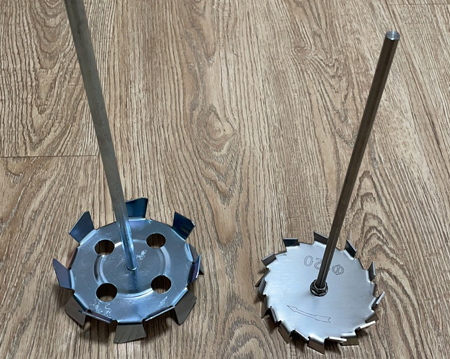

    3)需使用槳葉式攪拌機,在葉輪完全浸入樹脂后再啟動(防止飛濺及帶入空氣) ,且以不低于500U/min的轉速高速攪拌組份A樹脂2分鐘;
    4)保持高速攪拌狀態分次緩慢加入組份B固化劑,邊加邊攪,混合后高速攪拌4分鐘;
    5)形成均勻地混合物,然后實施涂裝作業。
    6)混合過程中不得添加稀釋劑。
    7)請勿過多混合超過一次預估使用量的材料。大面積作業時,每次混合5kg/人為最佳:精細結構作業時,每次混合2kg/人為最佳。
    8)當兩組份耐酸堿涂料總重小于5kg時,攪拌機建議功率大于1KW,當總重大于5kg時,攪拌機建議功率大于1. 5KW,每次混合除專業攪拌設備外,手工混合總重量不建議超過10kg。
    9)攪拌完成后應該立即實施涂裝作業,有效工作時間: 23°C時30min; 35°C時15min。

    欧美疯狂做受xxxx高潮
